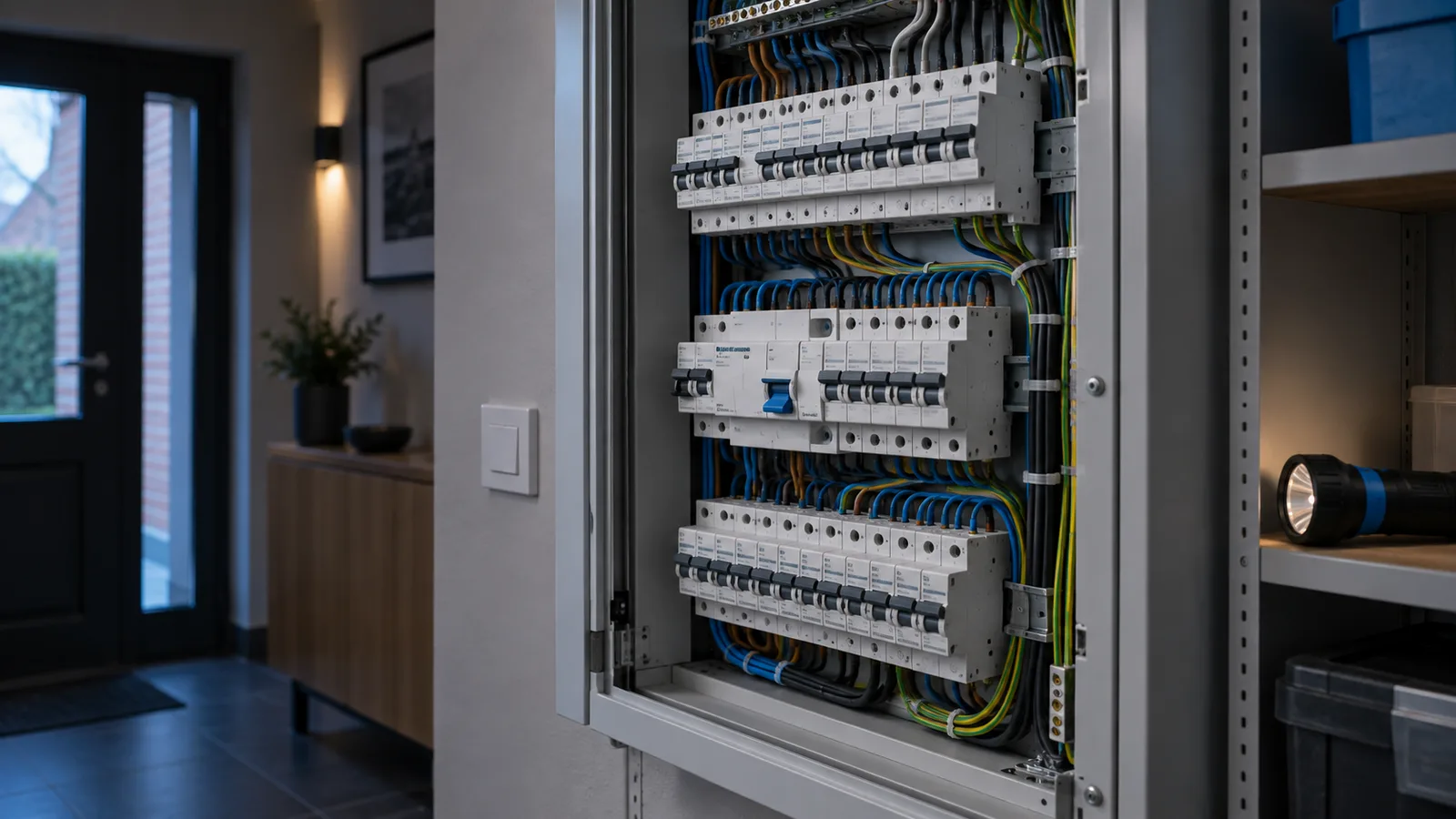

Le différentiel saute : comment trouver la cause

Que fait un différentiel, et en quoi diffère-t-il d'un disjoncteur ?

Le différentiel surveille l'équilibre entre le courant qui part vers les appareils et celui qui revient. Dès qu'une partie de ce courant s'échappe vers la terre, par exemple à travers une personne ou un appareil défectueux, il coupe l'alimentation en une fraction de seconde. C'est un dispositif de sécurité des personnes, pas de l'installation.

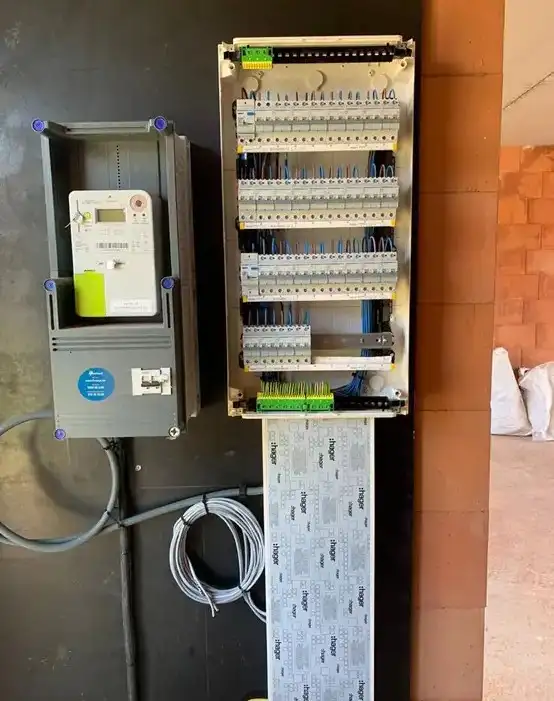

Le disjoncteur joue un rôle différent : il protège les câbles et l'installation contre une surcharge ou un court-circuit, quand trop d'appareils tirent sur une même ligne ou qu'un défaut fait circuler un courant anormalement élevé. Un tableau moderne compte généralement un ou plusieurs différentiels en tête, et un disjoncteur par circuit.

Cette distinction change la façon de chercher : si seul le différentiel saute, la cause est une fuite vers la terre, souvent liée à un appareil précis. Si un disjoncteur de circuit saute seul, on est plutôt face à une surcharge ou un court-circuit sur ce circuit-là.

Comment isoler sans danger l'appareil en cause ?

La méthode la plus sûre reste l'élimination, sans manipulation risquée. Elle demande un peu de patience mais évite d'ouvrir quoi que ce soit sous tension.

• Coupez d'abord les disjoncteurs de circuit un par un, puis réarmez le différentiel : cela permet de savoir si un seul circuit est en cause ou si le défaut touche l'ensemble de l'installation.
• Une fois le circuit fautif identifié, débranchez tous les appareils qui y sont raccordés.
• Réarmez le différentiel : s'il tient, rebranchez les appareils un par un, en attendant quelques secondes entre chaque.
• L'appareil qui fait retomber le différentiel dès son branchement est le coupable.

Si le différentiel retombe alors que tout est débranché, le défaut se situe sur le câblage fixe lui-même : prise, boîte de dérivation ou luminaire. C'est ce que nous vérifions lors d'une intervention de dépannage électrique, avec les appareils adaptés pour localiser précisément la fuite sans tout démonter.

Quels appareils font le plus souvent sauter le différentiel ?

Certains équipements sont statistiquement plus exposés qu'un autre à provoquer une fuite de courant, souvent parce qu'ils combinent chaleur, eau ou vieillissement des isolants.

• Les appareils avec une résistance chauffante : lave-linge, sèche-linge, four, cafetière, chauffe-eau. La résistance s'use et peut laisser passer un peu de courant vers la carcasse métallique.
• Tout appareil humide ou installé en extérieur : prise de jardin, pompe de bassin, éclairage extérieur, rallonge laissée sous la pluie.
• Une boîte de dérivation où l'humidité s'est infiltrée, souvent près d'une salle de bain, d'une cave ou d'un mur extérieur.
• Un appareil ancien dont le câble d'alimentation est abîmé ou dont l'isolation interne a vieilli.

Un différentiel qui saute n'est jamais un caprice : il vient de repérer une fuite de courant quelque part sur l'installation.

Le différentiel saute sans appareil branché : que faire ?

Un déclenchement isolé, sans qu'aucun appareil précis ne semble en cause, peut provenir d'une humidité passagère dans une boîte de dérivation extérieure, d'un câble légèrement dénudé qui touche par intermittence, ou d'un différentiel lui-même vieillissant. Notez dans quelles circonstances cela se produit : par temps de pluie, à un moment de la journée, ou en lien avec un appareil précis.

Ces observations, même modestes, aident beaucoup l'électricien à cibler sa recherche dès son arrivée plutôt que de tester tout le circuit à l'aveugle. Nous intervenons pour ce type de recherche de panne à Saint-Ghislain comme dans tout le Mons-Borinage.

Quand arrêter les recherches et appeler un électricien ?

Certains signaux doivent faire arrêter immédiatement toute manipulation et couper l'alimentation générale : un différentiel qui se déclenche aussitôt réarmé, sans rien de branché, une odeur de brûlé, une prise ou un disjoncteur anormalement chaud au toucher, ou des traces de noircissement sur le tableau.

Dans ces situations, l'électricien dispose d'appareils de mesure pour localiser précisément la fuite sans tout démonter. Ne forcez jamais un différentiel qui refuse de tenir, et ne le pontez jamais : c'est lui qui vous protège. Si le tableau montre en plus d'autres signes de fatigue, il est utile de lire les signes qu'il faut remplacer un tableau électrique pour savoir si le problème dépasse une simple recherche de panne.
